รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | แท่นขุดเจาะ YDL-90HB | ขนาด (L * W * H): | 5200 * 2200 * 2600mm |
|---|---|---|---|
| น้ำหนัก: | 5000kg | อุตสาหกรรมที่เกี่ยวข้อง: | โรงงานผลิต, งานก่อสร้าง, พลังงานและการขุด |
| ประเภทพลังงาน: | ไฟฟ้าและดีเซลเป็นตัวเลือก | ชนิด: | แท่นขุดเจาะแกน |
| แสงสูง: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

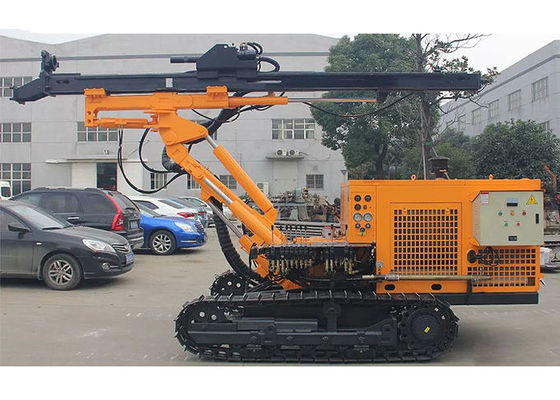

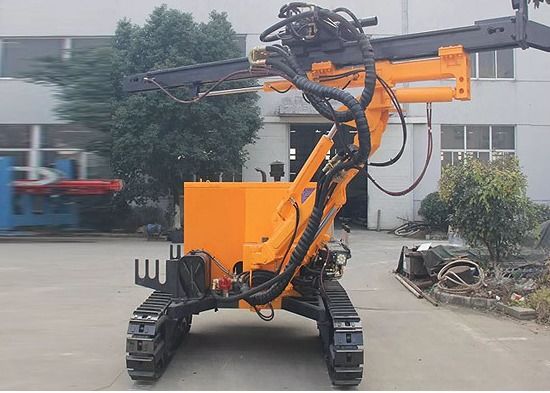

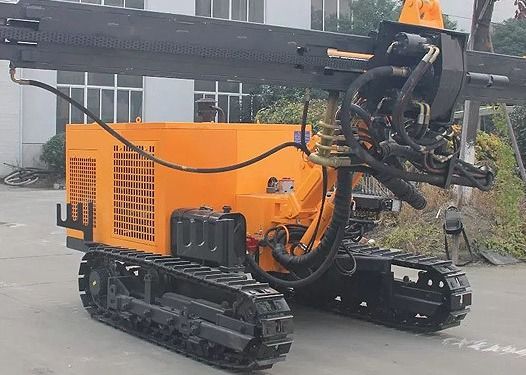

แท่นขุดเจาะชนิดโรตารี่ชนิดตีนตะขาบสำหรับยึด
รายละเอียดสินค้า
YDL-90HB แท่นขุดเจาะแท่นขุดเจาะแบบมัลติฟังก์ชั่นแบบตีนตะขาบ Dobby เป็นแท่นขุดเจาะที่มีประสิทธิภาพที่พัฒนาขึ้นสำหรับการยึด, เจ็ทโรตารี่และการตกตะกอนแท่นขุดเจาะนี้มีกำลังสองสำหรับเครื่องยนต์ดีเซลและมอเตอร์ไฟฟ้าและสามารถทำงานแยกกันและแยกต่างหากมันมาพร้อมกับมอเตอร์ไฮดรอลิกแรงบิดสูงพร้อมกับระบบไฮดรอลิกที่เชื่อถือได้และมีเสถียรภาพและมีเฟรมเลื่อนที่ตอบสนองได้
ขอบเขตการใช้งาน
1. เหมาะสำหรับกระบวนการต่อไปนี้:
(1) ความเร็วในการหมุนสูงและประสิทธิภาพของชั้นดินมีความสำคัญมากขึ้นเมื่อใช้การฝึกซ้อมแบบบิด
(2) การยึดสามารถใช้กับการขุดเจาะท่อ, การขุดเจาะปลอกและการขุดเจาะท่อปลอก
(3) การฉีดพ่นแบบหมุนสามารถเหมาะสำหรับวิธีการฉีดพ่นแบบหมุนเดี่ยวสองและสาม
2. โดยการกำหนดค่าโมดูลที่แตกต่างกันมันสามารถเหมาะสำหรับกระบวนการต่อไปนี้:
(1) การตกตะกอนของฐานราก
(2) ไมโครเทกอง
(3) การก่อสร้างหลุมความร้อนใต้พิภพ (น้ำดี)
3. เครื่องมือขุดเจาะที่สอดคล้องกันได้รับการพัฒนาสำหรับกระบวนการก่อสร้างต่อไปนี้:
(1) สว่านสามปีกถูกเจาะและโคลนถูกปล่อยออกมาเหมาะสำหรับการขุดเจาะชั้นดินและทรายความเร็วสูง
(2) DTH ฝึกซ้อมค้อนและหลุดออกจากอากาศมันเหมาะสำหรับการก่อตัวของหินและการสร้างชั้นที่ขาด
(3) เจาะค้อนไฮดรอลิกที่ด้านล่างของหลุมและกากตะกอนเหมาะสำหรับการก่อสร้างชั้นหินที่มีปริมาณน้ำมากเช่นชั้นที่แตกและชั้นทราย
(4) ปลอกเจาะ
(5) การขุดเจาะแบบเจาะลึกของท่อเจาะและปลอก
(6) สเปรย์แบบหมุนเดี่ยวคู่และสามครั้งสเปรย์คงที่สเปรย์แกว่งและกระบวนการพ่นแบบหมุนอื่น ๆ
คุณสมบัติหลัก:
1. แรงบิดและความเร็วสามารถจับคู่ได้อย่างสมเหตุสมผลตามความต้องการที่แท้จริงการขุดเจาะท่อสารประกอบสามารถกำหนดค่าด้วยเครื่องวัดแรงบิดที่สอดคล้องกันตามรูปแบบที่แตกต่างกันซึ่งช่วยเพิ่มความสามารถในการปรับตัวของอุปกรณ์
2. เสาเดินทาง 3.4 เมตรซึ่งสามารถใช้สำหรับ 3 เมตรท่อเจาะ
3. ประกอบไปด้วยแชสซีของตีนตะขาบ, เสากระโดงเสากระโดงและสวิงซ้ายขวา, ขว้างแคร่และสวิงซ้ายขวา, กระบอกสูบขนาดเส้นผ่าศูนย์กลางขนาดใหญ่, สไลด์ 0.9 เมตร, อุปกรณ์รองรับปากซึ่งทำให้แท่นขุดเจาะเคลื่อนที่และวางตำแหน่งได้อย่างยืดหยุ่นและสะดวกมาก สำหรับการขุดเจาะที่มั่นคงและเชื่อถือได้
4. ความสูงยกสูงสุด 3.5m
5. ผู้ใช้สามารถเลือกเครื่องมือ 1.5 ตันเพื่อชนะ
6 ผู้ใช้สามารถเลือกปล่อยอัตโนมัติ
พารามิเตอร์ทางเทคนิค:
| สเปรย์โรตารี่ | เส้นผ่าศูนย์กลางเสาเข็มสเปรย์หมุน (มม.) | โสด: 400 ~ 600 สองครั้ง: 600 ~ 1200 |
| สาม: 800 ~ 1600 | ||
| เจาะลึก (m) | 20 ~ 50 | |
| Anchor (DTH) | เส้นผ่าศูนย์กลางการเจาะ (มม.) | Φ100 ~ Φ210 |
| เจาะลึก (m) | 60 ~ 90 | |
| เส้นผ่าศูนย์กลางก้านเจาะ (มม.) | Φ73, Φ89, Φ102, Φ114 | |
| พารามิเตอร์พื้นฐาน | เลื่อนการขนส่งการเดินทาง (มม.) | 900 |
| มุมลาดของรถม้า | 0 °ขึ้น, 135 °ลง | |
| Swing Angle Of Carriage | 95 °ซ้าย (5 °ขวา) | |
| 5 °ซ้าย (95 °ขวา) | ||
| Mast Pitch Angle | 55 °ขึ้น, 15 °ลง | |
| เสาแกว่งมุม | 45 °ซ้ายและขวา | |
| ยกสูงสูงสุด (m) | 3.5 | |
| Rotator ความเร็วเอาต์พุต (รอบ / นาที) | 0 ~ 175 (ปรับได้แบบขั้นตอน) | |
| Gyroscope Output Torque แรงบิด (N · m) | 5300 | |
| ท่องเที่ยวไจโร (มม.) | 3400 | |
| เลื่อนการขนส่งการเดินทาง (มม.) | 900 | |
| ยกกองทัพของ Gyrator (Kn) | 60 | |
| ความเร็วยก rotator (m / นาที) | 0 ~ 1.6 (ปรับได้ทีละขั้น), | |
| 1.6, 5.8, 23.4 | ||
| Gyratory Pressure (KN) | 30 | |
| ความเร็วลมกดอากาศ (m / นาที) | 0 ~ 2.7 (ปรับได้ทีละขั้น) | |
| 2.7, 9.5, 38.4 | ||
| ทางเดิน | เส้นทางเดิน | |
| gradeability | 30 ° | |
| ความเร็วการเดิน (กม. / ชม.) | 2 | |
| กำลังไฟฟ้าเข้า (เครื่องยนต์ดีเซล) | 55KW, 1500r / นาที | |
| กำลังไฟฟ้าเข้า (มอเตอร์) | 55KW, 1480r / นาที | |
| สถานะการขนส่ง (ความยาว X กว้าง X สูง) (มม.) | 5200 * 2200 * 2600 | |
| น้ำหนัก (กิโลกรัม) | 5000 |
