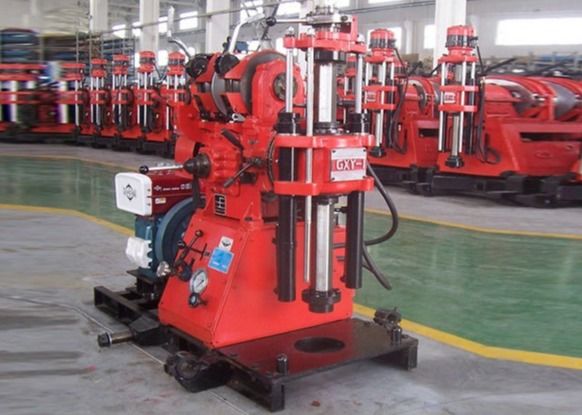

เครื่องเจาะแกนไฮดรอลิกน้ำหนักเบาสำหรับการขุด

ความสามารถในการเจาะแกนสว่าน

ก้านสว่าน

ข้อมูลจำเพาะก้านเจาะ (มม.)

เจาะลึก

ก้านสว่าน

กบเข้าและออก

Φ54× 6

2000m

Φ67× 6

1600m

หนาด้านใน

Φ50× 5.5

2100m

Φ60× 6

1500m

แยกแกนด้วยสายไฟ

Φ55.5× 4.75

2400m

Φ71× 5

1650m

Φ89× 5

1400m

DCDMA (สมาคมผู้ผลิตสว่านเพชร) ทำสว่าน

หนาด้านใน

BW

2300m

NW

1700m

HW

1200m

แยกส่วนหลักด้วย Wire Line

BQ

2400m

NQ

2000m

กองบัญชาการ

1550m

ข้อมูลจำเพาะพื้นฐาน

มุมการเจาะ

90 ~ 80 องศา (360 °)

ขนาด (L × W × H)

3700 × 1300 × 2175 มม. (เครื่องยนต์ดีเซล)

3500 × 1300 × 2175 มม. (มอเตอร์ไฟฟ้า)

น้ำหนัก (ไม่มีหน่วยพลังงาน)

3700kg

หัวหน้าโรตารี

ID ของแกนหมุน

Φ116mm

ความเร็วโรตารีของแกนหมุน (ความเร็วพลังงาน 1480r / นาที)

ข้างหน้า

96; 160; 230; 339; 336; 559; 804; 1178

ย้อนกลับ

79; 277

Max.Torque Of Spindle

7200N · m

การให้อาหารโรคหลอดเลือดสมอง

720mm

Max.Feeding ความจุ

200KN

Max. ยกความจุ

150KN

ชัก

ความจุยกสูงสุด (บรรทัดเดียว)

60KN

ยกความเร็ว

0.64; 1.07; 1.54; 2.25m / s

เส้นผ่านศูนย์กลางของเชือกลวดเหล็ก

Φ18.5mm (6 × 37)

ความจุของกลอง

120m

เบรคน้ำ

ทำงานความเร็วแบบหมุน

500 ~ 700R / นาที

ความเร็วดุลเดียว

3 ~ 8m / s

โหลดยอดดุลเดียว

45KN

ปั้มน้ำมัน

ปั้มน้ำมันเกียร์เดียว, ความดัน, การกำจัด

20MPa, 20ml / R

กรอบ

Stroke Of Frame

600mm

หน่วยพลังงาน

เครื่องยนต์ดีเซลรุ่น R6105P

72KW, 2000R / นาที

มอเตอร์ไฟฟ้ารุ่น Y280S-4

75KW, 1480r / นาที
